Ejes estriados

Personalizados por la fábrica de Feida Machinery, los ejes estriados son componentes mecánicos que tienen crestas o dientes y funcionan engranando con ranuras en los componentes acoplados, transfiriendo el torque a los componentes acoplados. Además de transmitir torque, también tienen funciones tales como absorber la desalineación, mejorar la resistencia, reducir la vibración y el ruido, simplificar el montaje y desmontaje, el deslizamiento axial, etc. Nuestra serie de ejes estriados incluye Eje estriado rectangularyEje estriado involuto.

Parámetro central:

Módulo: M0.5-5

Grado de precisión:ISO/DIN 6-10

Número de dientes: cuantos más dientes, mayor capacidad de carga

Ángulo de presión: los valores habituales son 30, 37,5 y 45 grados.

Un ángulo de presión más pequeño proporciona una mayor capacidad de carga; Los ángulos más grandes son mejores para conexiones deslizantes.

Diámetro de paso: el círculo de referencia teórico.

Dos tipos comunes:

1. Ejes estriados rectangulares: debido a sus dientes de lados rectos con tapas y raíces rectangulares (planas), tienen las ventajas de un diseño simple, un bajo costo de fabricación y un fácil mecanizado e inspección.

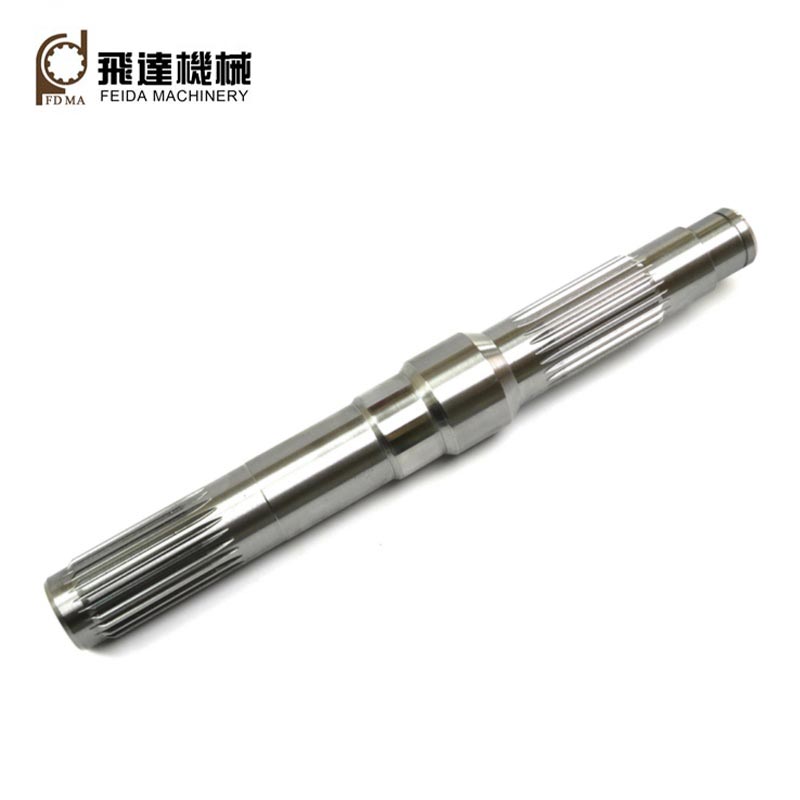

2. Ejes estriados involutos: tienen curvas involutas (similares a los dientes de los engranajes), raíces de dientes redondeadas, paso uniforme, lo que resulta en una función autocentrante, alta capacidad de carga, alta resistencia e intercambiabilidad.

Solicitud:

Los ejes estriados espirales son adecuados para conexiones con grandes cargas, requisitos de alta precisión de centrado y grandes dimensiones. Por lo general, se utilizan en una amplia gama de aplicaciones, como sistemas de propulsión de automóviles, mecanismos de dirección, motores de embarcaciones, sistemas de hélices, cabrestantes, motores de aviones, cajas de cambios, diferenciales, cajas de transferencia, etc.

Después de más de 30 años de desarrollo, Feida Machinery ahora tiene tres fábricas: una para componentes de transmisión mecánica, otra para piezas de precisión personalizadas y otra para piezas de chapa metálica. Podemos producir ejes estriados de alta calidad utilizando técnicas de procesamiento de estrías CNC (por ejemplo, tallado, conformación, brochado, rectificado, etc.) y materias primas de alta calidad (por ejemplo, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).
