¿Qué hace que los engranajes dentados sean esenciales para una transmisión de potencia confiable?

¿Qué son los engranajes dentados?

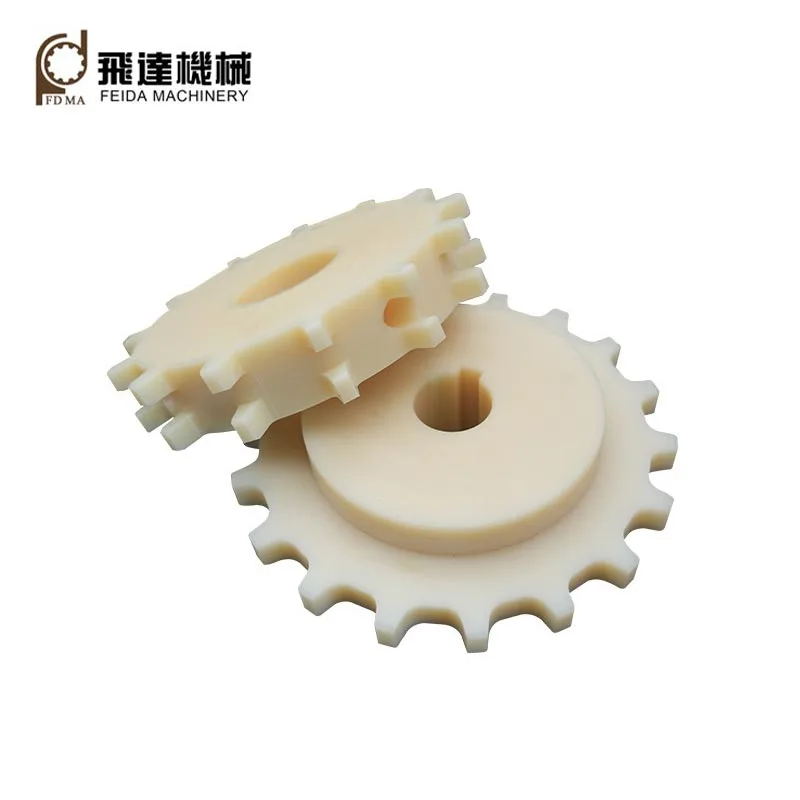

Los engranajes dentados son componentes mecánicos dentados diseñados para acoplarse con una cadena y transmitir movimiento de rotación. Los dientes encajan en los espacios entre los eslabones de la cadena, lo que permite que el par se mueva de un eje impulsor a un eje impulsado. Este compromiso positivo distingue los sistemas de ruedas dentadas de los mecanismos de transmisión basados ​​en fricción.

Un engranaje dentado típico puede consistir en un orificio central, un cubo, un cuerpo y dientes mecanizados con precisión. Dependiendo del equipo, las ruedas dentadas se pueden fabricar como componentes simples tipo placa o como diseños con cubos más grandes destinados a aplicaciones de servicio pesado.

En maquinaria industrial, los engranajes dentados diseñados adecuadamente ayudan a mantener un movimiento predecible mientras se manejan condiciones de operación exigentes. Su construcción relativamente simple también los hace prácticos para equipos que requieren reemplazo o mantenimiento regular.

Cómo funcionan los engranajes dentados

El principio de funcionamiento es sencillo. Una rueda dentada motriz está conectada a un eje giratorio. A medida que gira la rueda dentada, sus dientes se enganchan con los rodillos de la cadena o los eslabones de la cadena. La cadena se mueve alrededor de la rueda dentada y transfiere la fuerza mecánica a otra rueda dentada conectada a un eje impulsado.

La relación entre el tamaño de la rueda dentada y la velocidad de la cadena afecta directamente al sistema de transmisión. Una rueda dentada motriz más pequeña puede producir una relación de velocidad y par diferente en comparación con una rueda dentada más grande. Por lo tanto, los ingenieros deben considerar el número de dientes y la relación de transmisión prevista al diseñar la maquinaria.

Características clave y construcción

Aunque los engranajes dentados pueden parecer simples, varios detalles dimensionales y estructurales determinan si un componente funcionará de manera confiable.

Aplicaciones comunes de los engranajes dentados

La versatilidad de la transmisión por cadena hace que los engranajes dentados sean adecuados para muchos sistemas mecánicos. Su capacidad para transmitir cargas sustanciales sin depender de la fricción es especialmente útil en entornos industriales.

Las ruedas dentadas también se encuentran en motocicletas, bicicletas, maquinaria compacta, equipos de elevación, maquinaria de procesamiento de alimentos y sistemas de automatización especializados.

Materiales utilizados para engranajes dentados

La selección del material tiene una influencia directa en la resistencia al desgaste, la capacidad de carga, la resistencia a la corrosión, la estabilidad dimensional y la vida útil general. La elección correcta depende de la aplicación y no simplemente de seleccionar el material más duro disponible.

Factores de selección importantes

La selección de engranajes dentados basándose únicamente en las dimensiones visuales es una de las causas más comunes de problemas prematuros de transmisión. Los compradores e ingenieros deben evaluar el entorno operativo completo antes de realizar un pedido.

1. Compatibilidad de cadena:Confirme la serie de la cadena, el paso, las dimensiones de los rodillos y otras especificaciones relevantes.
2. Número de dientes:Seleccione el número de dientes adecuado según los requisitos de velocidad, par y relación de transmisión.
3. Dimensiones del orificio y del eje:Verifique el diámetro del orificio, el chavetero, los requisitos de los tornillos de fijación y la configuración de montaje.
4. Capacidad de carga:Considere la carga continua, la carga máxima, la carga de choque y el par de arranque.
5. Velocidad de funcionamiento:Los sistemas de alta velocidad pueden requerir una atención cuidadosa a la geometría, el equilibrio, la lubricación y la alineación de los dientes.
6. Condiciones ambientales:El polvo, el agua, los productos químicos, la temperatura y la exposición al aire libre pueden afectar la selección del material.
7. Tratamiento superficial:El tratamiento térmico o los revestimientos protectores pueden mejorar la resistencia al desgaste o la corrosión cuando sea apropiado.
8. Precisión dimensional:Un mecanizado adecuado es esencial para un enganche consistente de la cadena y un funcionamiento estable.

Engranajes dentados frente a engranajes convencionales

Tanto los engranajes dentados como los engranajes convencionales transmiten potencia mecánica, pero funcionan de manera diferente y se adaptan a diferentes diseños de sistemas.

Para aplicaciones que requieren un posicionamiento flexible del eje o distancias entre centros relativamente largas, la transmisión por cadena y rueda dentada puede ser una solución práctica. Los engranajes directos pueden ser más adecuados cuando las principales preocupaciones son la instalación compacta, el posicionamiento preciso y el funcionamiento a alta velocidad.

Mantenimiento y solución de problemas

Incluso las ruedas dentadas fabricadas con precisión pueden sufrir un desgaste prematuro cuando el sistema de transmisión no recibe un mantenimiento adecuado. Una rutina de mantenimiento preventivo debe abordar tanto la rueda dentada como la cadena.

• Inspeccionar el desgaste de los dientes:Los dientes en forma de gancho, afilados o desiguales pueden indicar un desgaste excesivo o problemas relacionados con la cadena.
• Comprobar la tensión de la cadena:Una holgura excesiva o una tensión excesiva pueden aumentar la tensión mecánica.
• Verificar alineación:Las ruedas dentadas desalineadas pueden provocar una carga desigual y un desgaste acelerado de la cadena.
• Mantener la lubricación:Una lubricación adecuada reduce la fricción y ayuda a controlar el desgaste.
• Inspeccionar el montaje:Los sujetadores flojos, los chaveteros dañados o el movimiento del eje deben corregirse de inmediato.
• Reemplace los componentes desgastados juntos cuando sea necesario:Instalar una rueda dentada nueva con una cadena muy desgastada puede reducir la vida útil del nuevo componente.

Qué deben comprobar los compradores antes de realizar el pedido

Comprar piñones para maquinaria industrial no es simplemente una comparación de precios. Un componente de bajo costo que no coincide con la cadena o las condiciones operativas puede provocar tiempo de inactividad, reemplazos repetidos y mayores gastos de mantenimiento.

1. Solicite especificaciones dimensionales completas.
2. Confirmar la compatibilidad con la cadena existente o planificada.
3. Consultar opciones de materiales y tratamientos térmicos disponibles.
4. Verificar las tolerancias de mecanizado para dimensiones críticas.
5. Analice los requisitos personalizados de orificios, chaveteros, mazas y dientes cuando sea necesario.
6. Aclarar las cantidades de producción y los requisitos de embalaje para pedidos al por mayor.
7. Solicite dibujos técnicos o muestras para aplicaciones complicadas.
8. Evaluar las capacidades de fabricación y el proceso de control de calidad del proveedor.

Para los fabricantes de maquinaria OEM, los engranajes dentados personalizados pueden resultar especialmente valiosos. Se puede producir un componente teniendo en cuenta las dimensiones reales del eje del equipo, los requisitos de transmisión, las limitaciones de instalación y el entorno de trabajo esperado en lugar de forzar el diseño de la maquinaria para acomodar un componente estándar.
