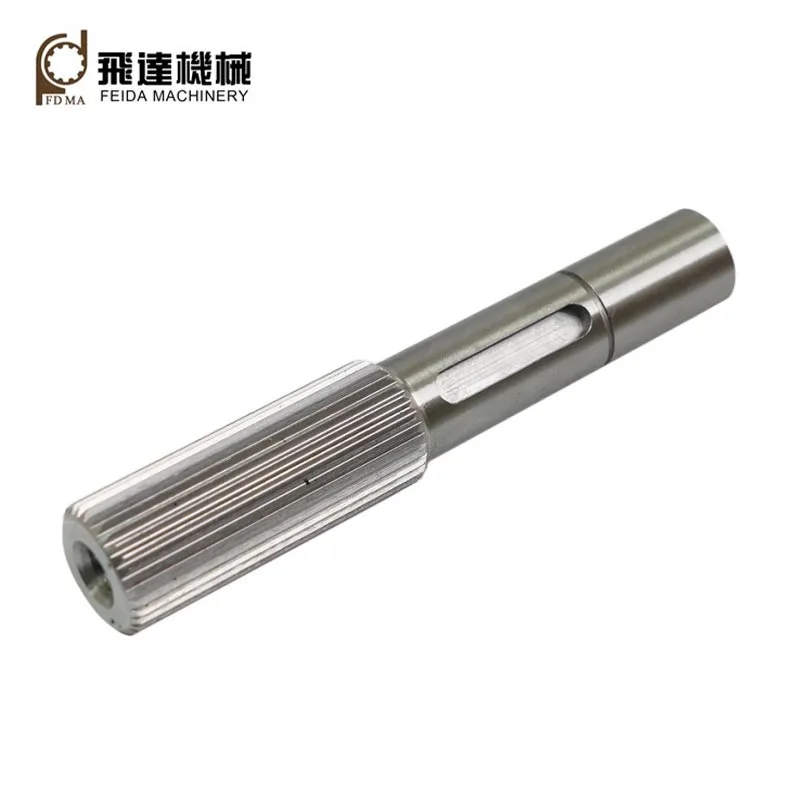

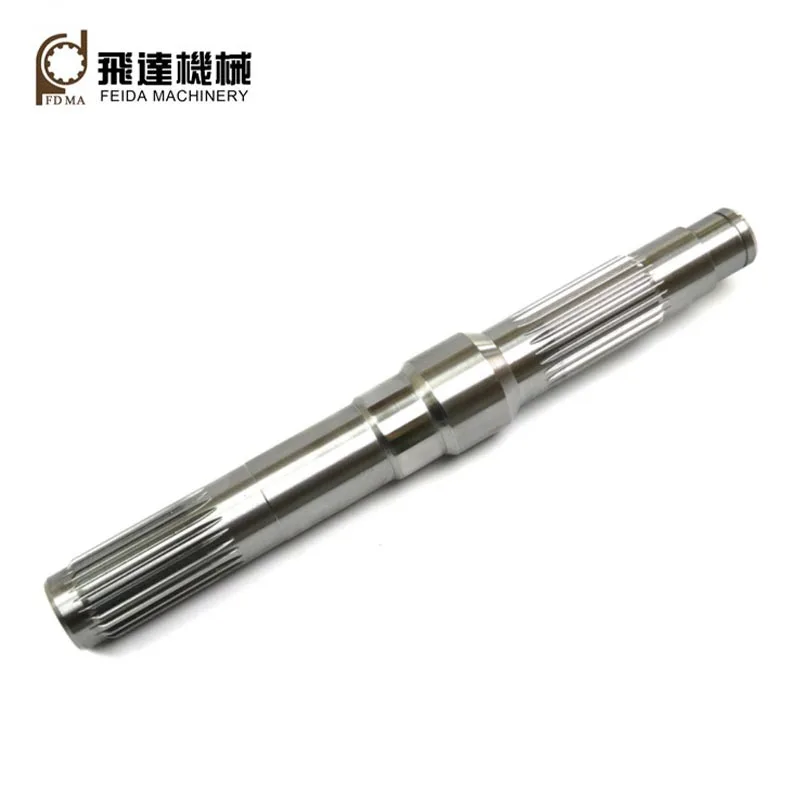

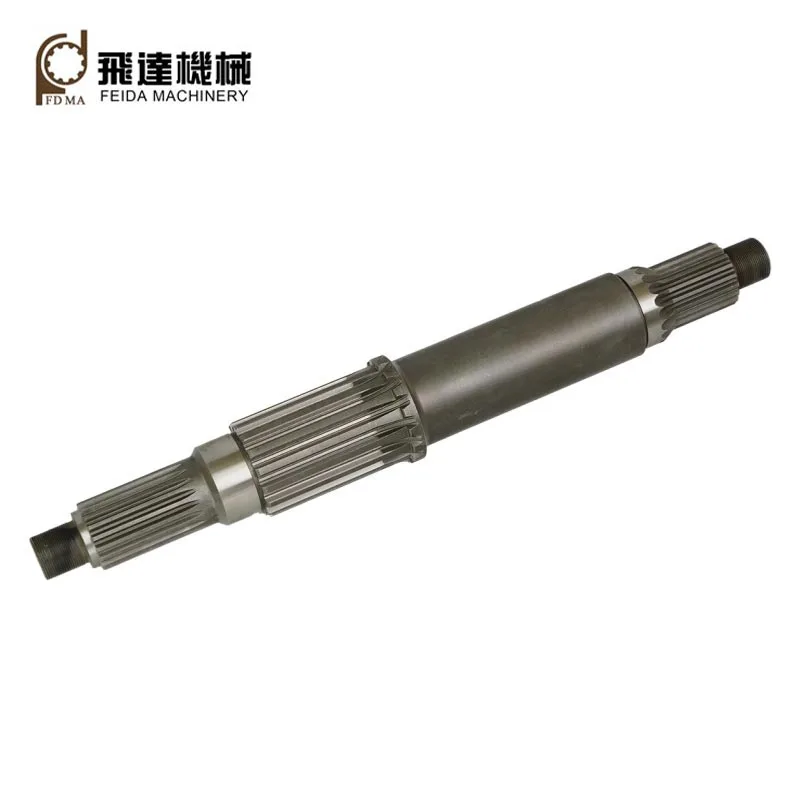

Ejes estriados

Personalizados por la fábrica de Feida Machinery, los ejes estriados son componentes mecánicos que tienen crestas o dientes y función engranando con ranuras en los componentes acoplados, transfiriendo el torque a los componentes acoplados. Además de transmitiendo Torque, también tienen funciones tales como absorber la desalineación, mejorar la fuerza, reducir la vibración y Ruido, simplificación del montaje y desmontaje, deslizamiento axial, etc.

Dos tipos comunes

1.Rectangular: debido a sus dientes de lados rectos con tapas y raíces rectangulares (planas), tienen las ventajas de diseño simple, bajo costo de fabricación y fácil mecanizado e inspección.
2.Involuta: Tienen curvas involutas (similares a los dientes de los engranajes), raíces de dientes redondeadas, paso uniforme, lo que resulta en Función autocentrante, alta capacidad de carga, alta resistencia e intercambiabilidad.

Parámetro central

Módulo: M0.5-5
Grado de precisión:ISO/DIN 6-10
Número de dientes: cuantos más dientes, mayor capacidad de carga
Ángulo de presión: los valores habituales son 30, 37,5 y 45 grados.
Un ángulo de presión más pequeño proporciona una mayor capacidad de carga; Los ángulos más grandes son mejores para conexiones deslizantes.
Diámetro de paso: el círculo de referencia teórico.

Solicitud

Los ejes estriados evolutivos son adecuados para conexiones con grandes cargas, requisitos de alta precisión de centrado y grandes dimensiones. Normalmente se utilizan en una amplia gama de aplicaciones, como sistemas de propulsión de automóviles, dirección mecanismos, motores de barcos, sistemas de hélices, cabrestantes, motores de aviones, cajas de cambios, diferenciales, cajas de transferencia, etc.

Después de más de 30 años de desarrollo, Feida Machinery ahora cuenta con tres fábricas: una para transmisión mecánica Componentes, uno para piezas de precisión personalizadas y otro para piezas de chapa. Somos capaces de producir alta calidad. estría Ejes que utilizan técnicas de procesamiento de estrías CNC (por ejemplo, tallado, moldeado, brochado, rectificado, etc.) y de alta calidad. crudo Materiales (por ejemplo, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).

Todo el proceso de mecanizado.

Materias primas → Forja → Torneado → Procesamiento de estrías → Fresado → Tratamiento térmico → Rectificado → Inspección → Embalaje y envío

Principales equipos de fabricación.

Con más de 30 años de desarrollo, Feida Machinery cuenta con un conjunto completo de fabricación avanzada. equipo, incluyendo Torno CNC, fresadora de engranajes CNC, moldeadora de engranajes CNC, máquinas de afeitar de engranajes CNC, brochadora de ranuras CNC, engranaje CNC amoladora, CNC centro de mecanizado, etc.

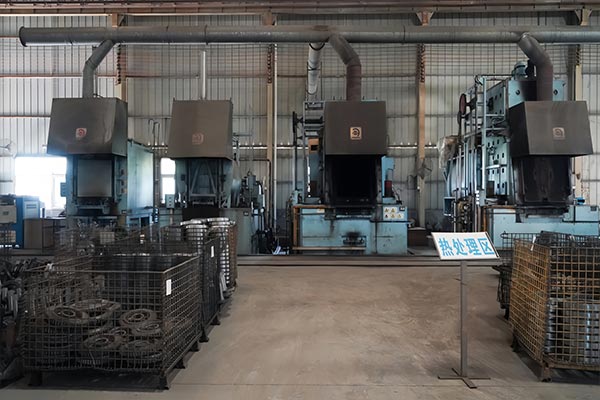

Tratamiento térmico

Nuestros procesos de tratamiento térmico incluyen temple y revenido, carburación y temple, endurecimiento por alta frecuencia, carbonitruración, nitruración, etc. Mediante tratamiento térmico, las propiedades mecánicas de nuestros ejes estriados pueden ser optimizado muy bien.

Preguntas frecuentes

¿Cómo se garantiza la calidad de las piezas de precisión?

Feida ha obtenido la certificación del sistema de gestión de calidad ISO:2015.
Implementamos un sistema de Control de Calidad (QC) de múltiples etapas:
Inspección inicial del artículo (FAI): verificación dimensional completa antes de que comience la producción en masa.
Control de calidad en proceso (IPQC): controles de muestreo cada 2 a 3 horas durante el proceso de mecanizado.
Inspección final 100%: Cada pieza se somete a una verificación final de dimensiones y acabado superficial antes del embalaje.

¿Cómo son sus servicios postventa?

Hemos establecido un sistema integral de servicio posventa, que brinda soporte técnico y soluciones oportunas. para garantizar que los clientes no tengan preocupaciones durante el uso.
