Soluciones de procesamiento de engranajes de alta precisión para condiciones operativas de carga pesada y alta velocidad

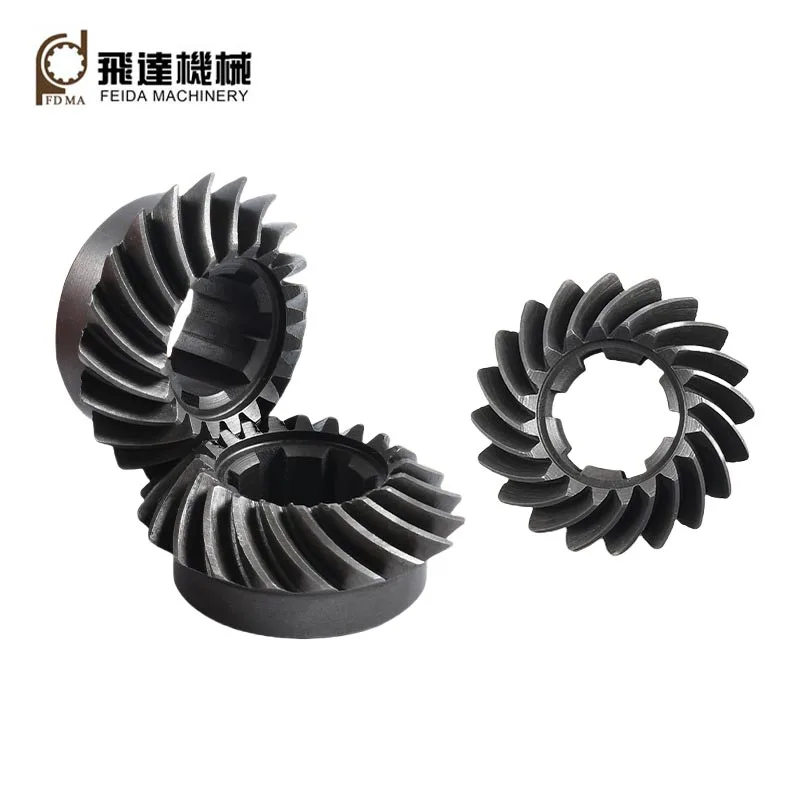

El desempeño deengranajeLos sistemas de transmisión se centran en el control coordinado de la precisión del perfil de los dientes, la dureza de la superficie y las características de engrane. Los engranajes cilíndricos, los engranajes cónicos y las cajas de cambios personalizadas requieren rutas de proceso adaptadas a los perfiles de carga en maquinaria de construcción, equipos agrícolas y automatización industrial. Los engranajes cilíndricos rectos y helicoidales se utilizan ampliamente en transmisiones de ejes paralelos, donde la coronación de los dientes y el alivio de la punta reducen eficazmente el impacto y el ruido del engrane. Los engranajes cónicos en espiral se adaptan a la transmisión de ejes de intersección, con una geometría de dientes curvos que se adapta a un alto par y mantiene un funcionamiento suave.

En la selección de materiales, los aceros aleados como 20CrMnTi y 42CrMo alcanzan una dureza superficial de HRC58-62 después de la cementación y el temple, con una tenacidad del núcleo mantenida en el rango de 30-38 HRC, equilibrando la resistencia al desgaste con la rotura de los dientes. Para aplicaciones de carga pesada de velocidad media a baja, el granallado en las raíces de los dientes aumenta la profundidad de la tensión residual de compresión, mejorando la resistencia a la fatiga por flexión. El rectificado, como operación clave de acabado, elimina la distorsión del tratamiento térmico y corrige las desviaciones del perfil, manteniendo las tolerancias de forma del diente en DIN clase 5 o más finas, con una rugosidad de la superficie que alcanza Ra0,8 o menos.

La integración de la caja de cambios considera la selección de rodamientos, el método de lubricación y la rigidez de la carcasa. La ubicación adecuada de los canales de retorno de aceite y los respiraderos ayuda a regular las temperaturas de funcionamiento y a ampliar los intervalos de cambio de lubricante. Durante el ensamblaje, el ajuste del juego afecta directamente el juego de la transmisión y la respuesta al impacto, lo que requiere valores de juego apropiados basados ​​en las condiciones reales.EngranajeLos centros de medición realizan inspecciones completas del error acumulativo de paso y la desviación del cable, asegurando que la distribución del patrón de contacto en cada par de engranajes cumpla con las expectativas de diseño.

Para accionamientos de precisión en equipos de automatización, los engranajes de módulo fino nitrurados ofrecen una baja distorsión térmica y una alta dureza superficial, adecuados para entornos con mínima o sin lubricación. La optimización de los coeficientes de modificación y las relaciones de contacto reduce aún más el tamaño de la envolvente al tiempo que aumenta la densidad de torsión por unidad de peso. Las rutas de procesamiento de engranajes multiproceso proporcionan combinaciones flexibles de precisión y costo para varios sistemas de transmisión.
